Собрал Antumbra Atom

Начиная с 2023 года я перестал описывать свой опыт сборки синтезаторов и модулей. Отчасти из-за того, что начал делиться им на стримах, а отчасти потому, что процесс давно перестал быть минным полем из граблей и превратился скорее в сборку конструктора Лего по инструкции.

В случае с Antumbra Atom — компактным клоном синтезатора Elements от Mutable Instruments, я потратил около 5 лишних часов исследуя и решая проблемы с которыми не должен был столкнуться. Может быть этот опыт поможет кому-то ещё.

Соурсинг

¹ Панель двусторонняя: изнанка размечена под альтернативную прошивку Ominous.

Изначально, сборка Атома в мои планы вообще не входила. Видимо, я соскучился по покупке поддельных кодеков в Китае, если в очередной раз заказывая ручки в Пушермене, положил к ним в корзину ещё и платы с панелью¹ от Атома. Единственное, что я на тот момент знал: Atom = Elements = Rings + физмодельный возбудитель.

Когда, позже, начал анализировать проект, чтобы заказать компоненты, выяснилось: кодеки Wolfson Microelectronics WM8731 давно сняты с производства. Не смотря на то, что в своё время они были довольно популярными, достать их сегодня в проверенных магазинах почти невозможно. Значит, есть только две опции:

• Купить какое-то устройство с таким кодеком и снять его оттуда. Может получиться очень дешёво, но придётся потратить время на поиск.
• Пойти на Али и купить мешок «восстановленных» кодеков в надежде на то, что какой-то заработает.

Разумеется, я пошёл на Али. Во-первых, потому, что нужные микросхемы были в наличии, а значит можно было быстро и недорого завязнуть в хорошо знакомом болоте. Во-вторых, потому, что один знакомый недавно приобрёл там рабочий кодек.

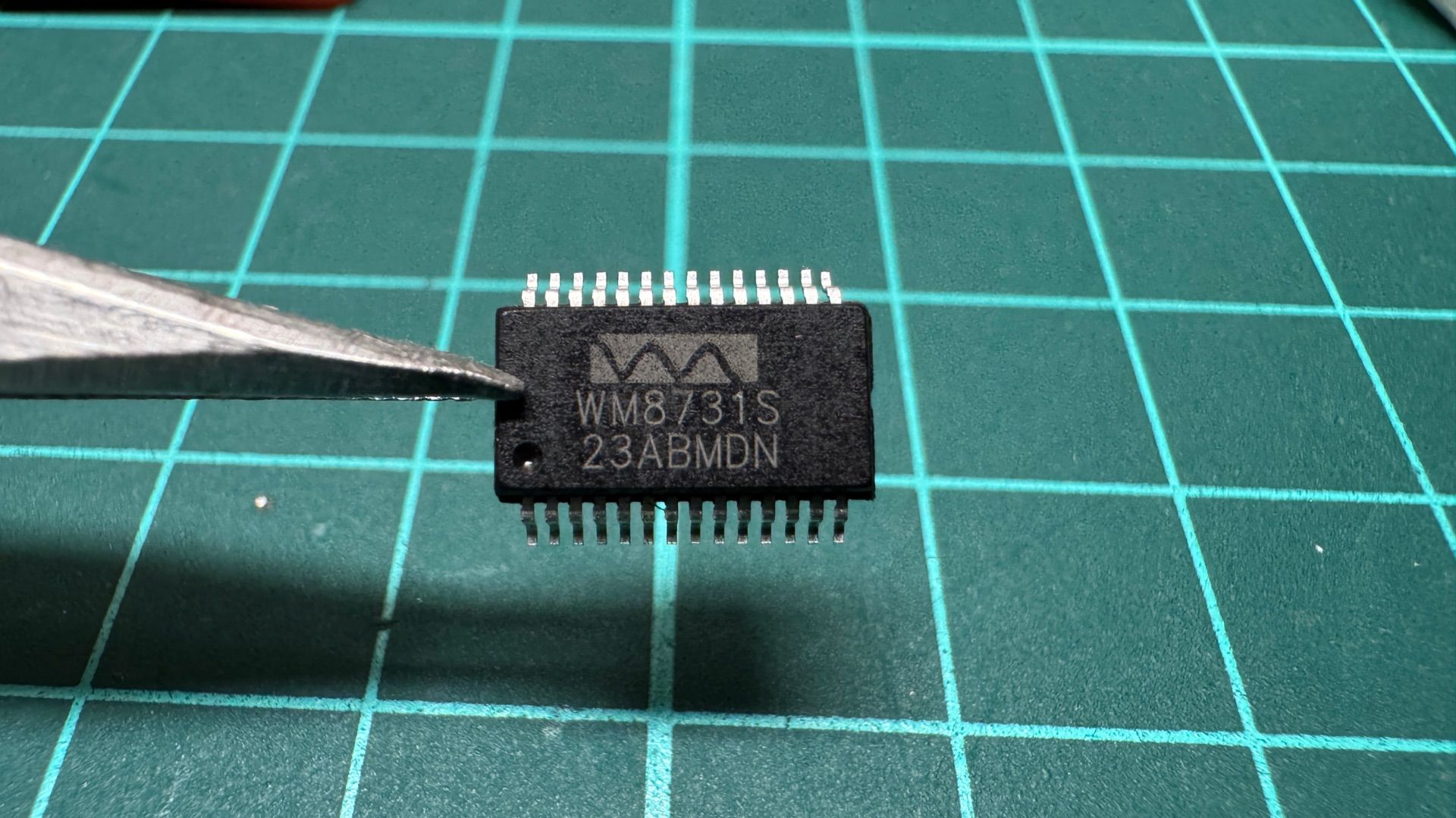

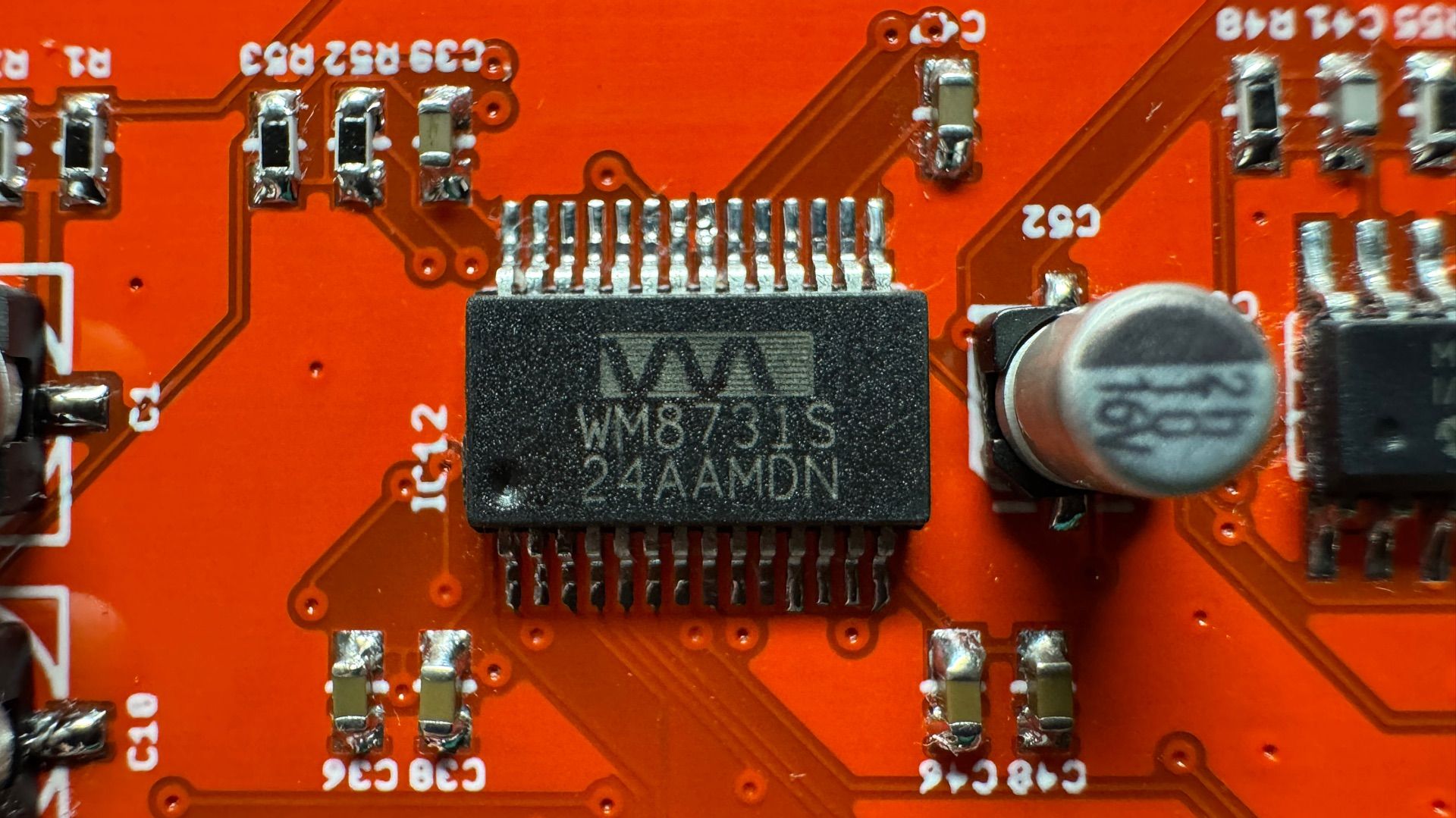

Я купил по одному кодеку у двух разных продавцов. Пришли они уже в знакомом исполнении: Один блестит и запакован в заводскую ленту, второй — исцарапанный, паяный, с погнутыми ногами в обычном зиплоке.

Стоит ли объяснять почему, не раздумывая, я использовал тот, который имел наиболее потрёпанный вид. И, конечно же, он без проблем заработал. Опыт!

Сборка

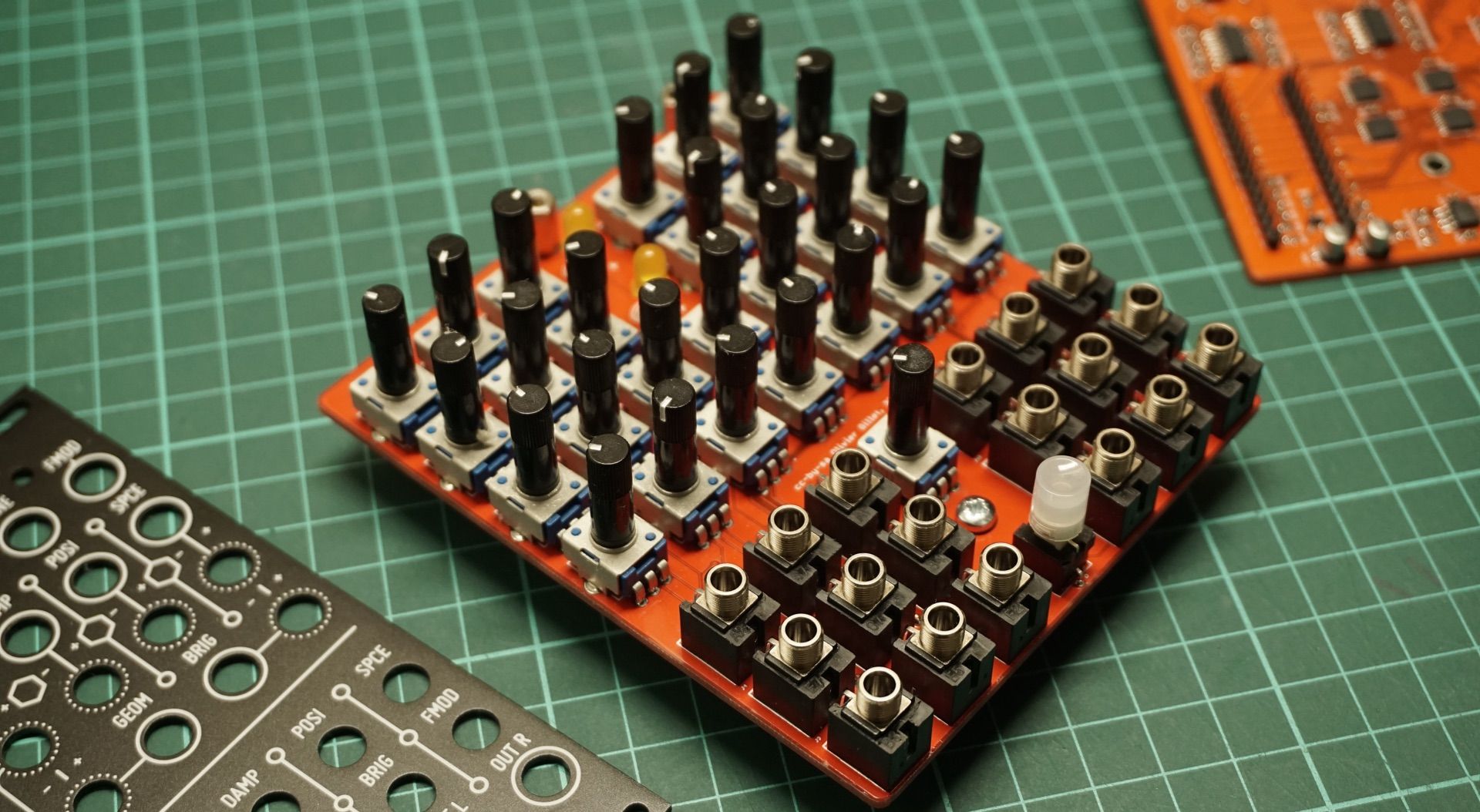

На Атоме самый плотный забор из потенциометров и гнёзд, который я видел. Возможно даже, что сделать этот забор плотнее попросту невозможно. Перед тем как устанавливать компоненты на плату, нужно набросать основную стратегию-последовательность. Иначе тамошние пластиковые детали легко будут подплавлены паяльником.

Например, если сначала установить все гнёзда, то запаять PLS рейки-переходники от интерфейсной платы к управляющей уже не получится. И таких нюансов там несколько. Особенно если вспомнить про потенциальную необходимость менять кодек, или что-то отлаживать после запуска.

Прошивка

Кажется, Atom это первый модуль за последние 2 года, который отказался прошиваться без внешнего питания. Обычно я подключаю модули к программатору → забираю питание из самого программатора и не подключаю к модулям гребёнку питания еврорэка. С Атомом это не сработало: микроконтроллер STM32F405RG просто не определялся софтом.

Я потерял довольно много времени прежде, чем решил попробовать прошить устройство с внешним питанием. В итоге соединение выглядит так:

• Питание на модуль подаётся через 2х5 шлейф еврорэка. Я для этого использовал Pike.
• Программатор подключен к модулю интерфейсными линиями и землёй GND. Питание VCC между программатором и модулем разорвано.

В такой конфигурации микроконтроллер определился и прошился с первого раза. После этого его нужно откалибровать по типичному для MI процессу.

² Гусары, срочно придумайте в каментах пригодный перевод слова exciter.

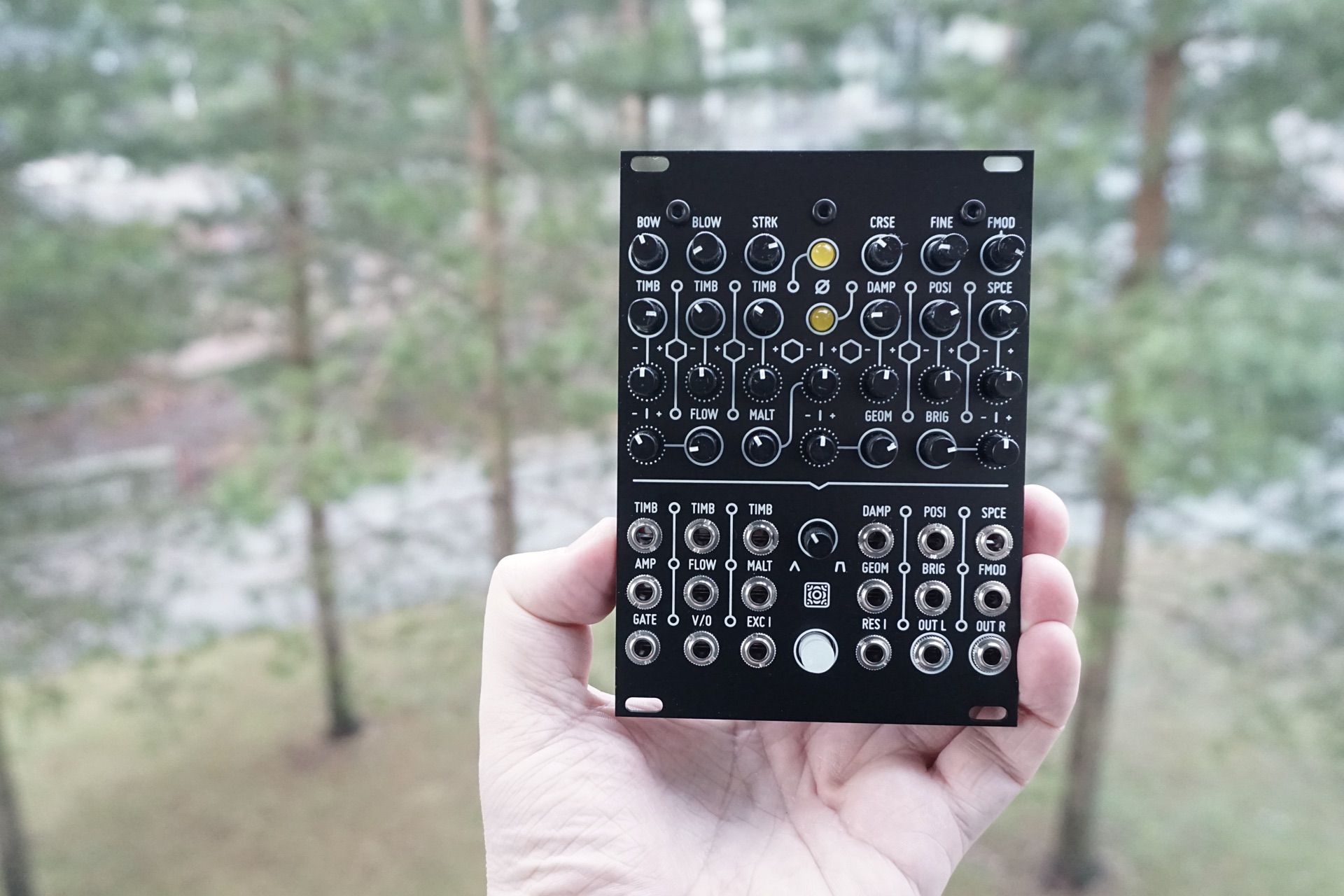

Atom отличный модуль. Физмодельный резонатор очень хорошо дополняется физмодельным же возбудителем² . Это не просто два хорошо совместимых модуля объединённые в одну плату, а скорее: два движка, которые работают в тандеме и дают синергию. За ним легко можно провести много часов. Особенно если у вас есть какие-то необычные источники модуляции, которых, например, много в Ornament & Crime.
