Я собрал Echo Rockit на оригинальной плате в 2021 году. К сожалению, он оказался единственным синтезатором из двух десятков, причудливая механика которого не пережила многочисленных переездов последующей пары лет. Поэтому в 2025 его пришлось чинить.
Быстро выяснилось, что ремонтировать сломавшиеся крепежи передней панели в карболитовой коробке я не хочу. Перестал доверять этому дизайну, его нужно было перепридумать. Ещё показалось разумным переделать синт в формат еврорэка с двуполярным питанием.

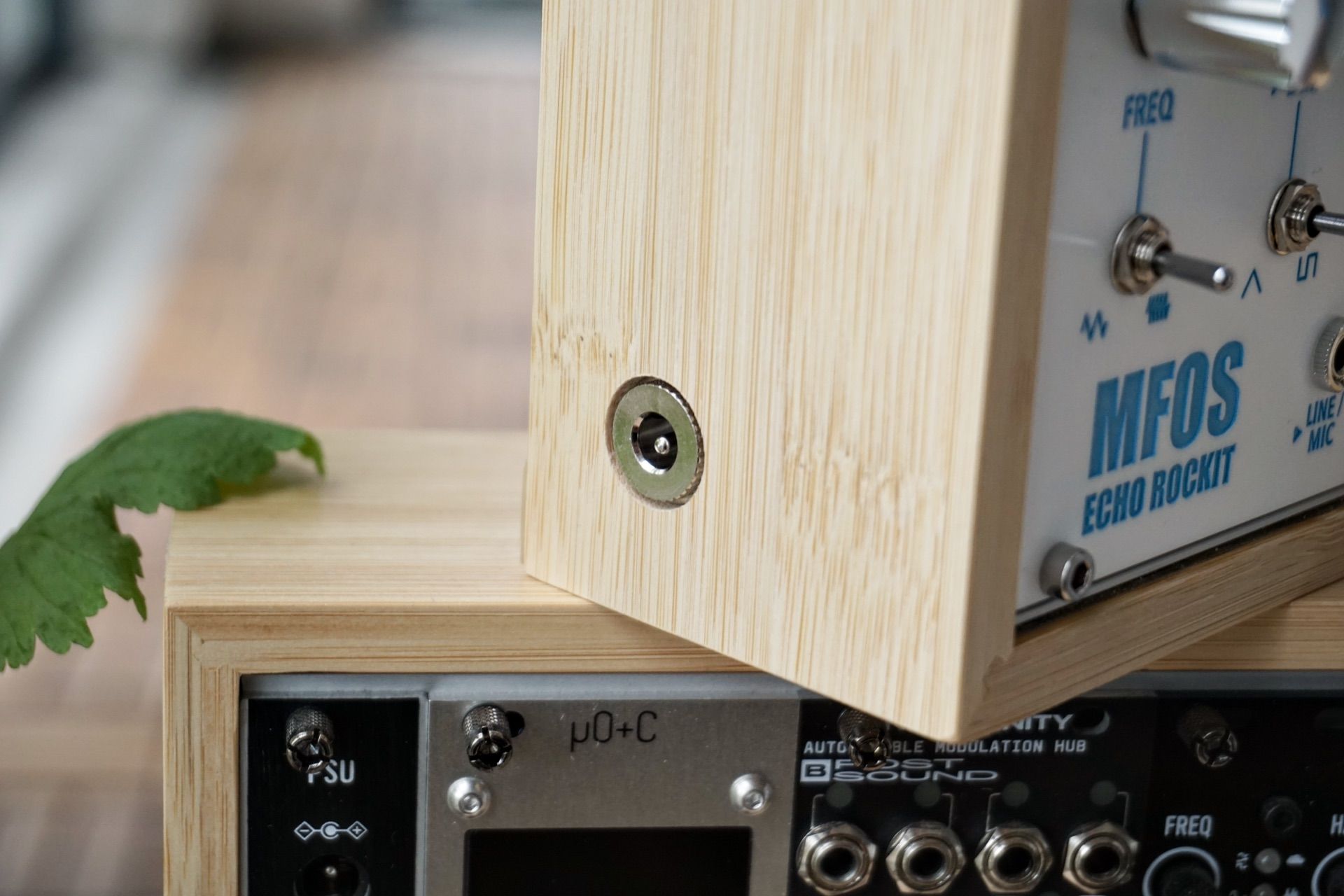

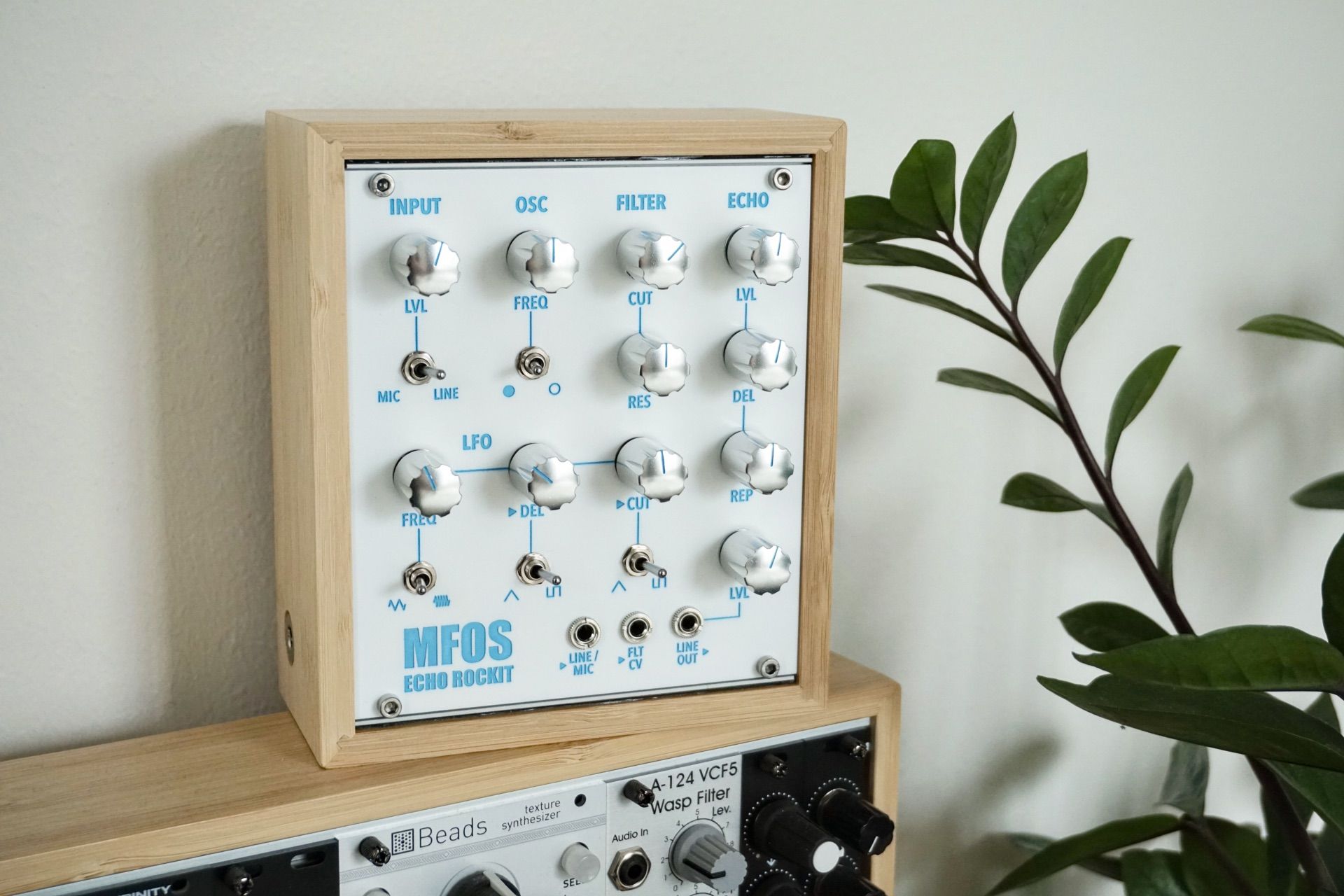

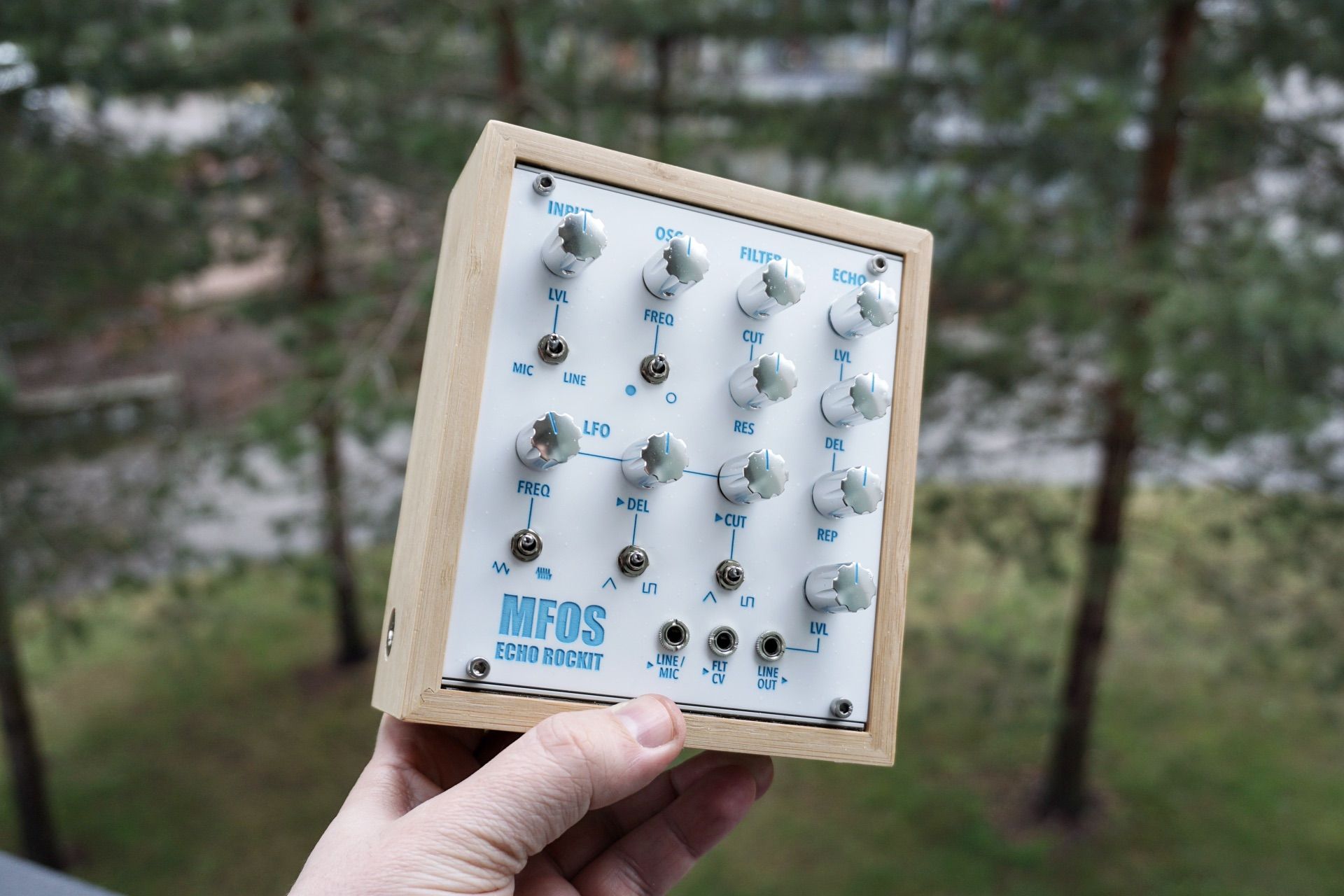

Схема питания опубликована на сайте Рэя Вилсона и ничего необычного из себя не представляет. Кроме того, что распаивать её нужно на макетной части основной платы, а значит опять придётся пользоваться проводами. Панель я сделал из белого матового пластика. Гравировку заполнил акриловой краской. Идеально подходящих устройству шляпок винтов у меня не нашлось, но, в целом, мне нравится как получилась панель, ручки и, особенно, ввод питания сбоку.

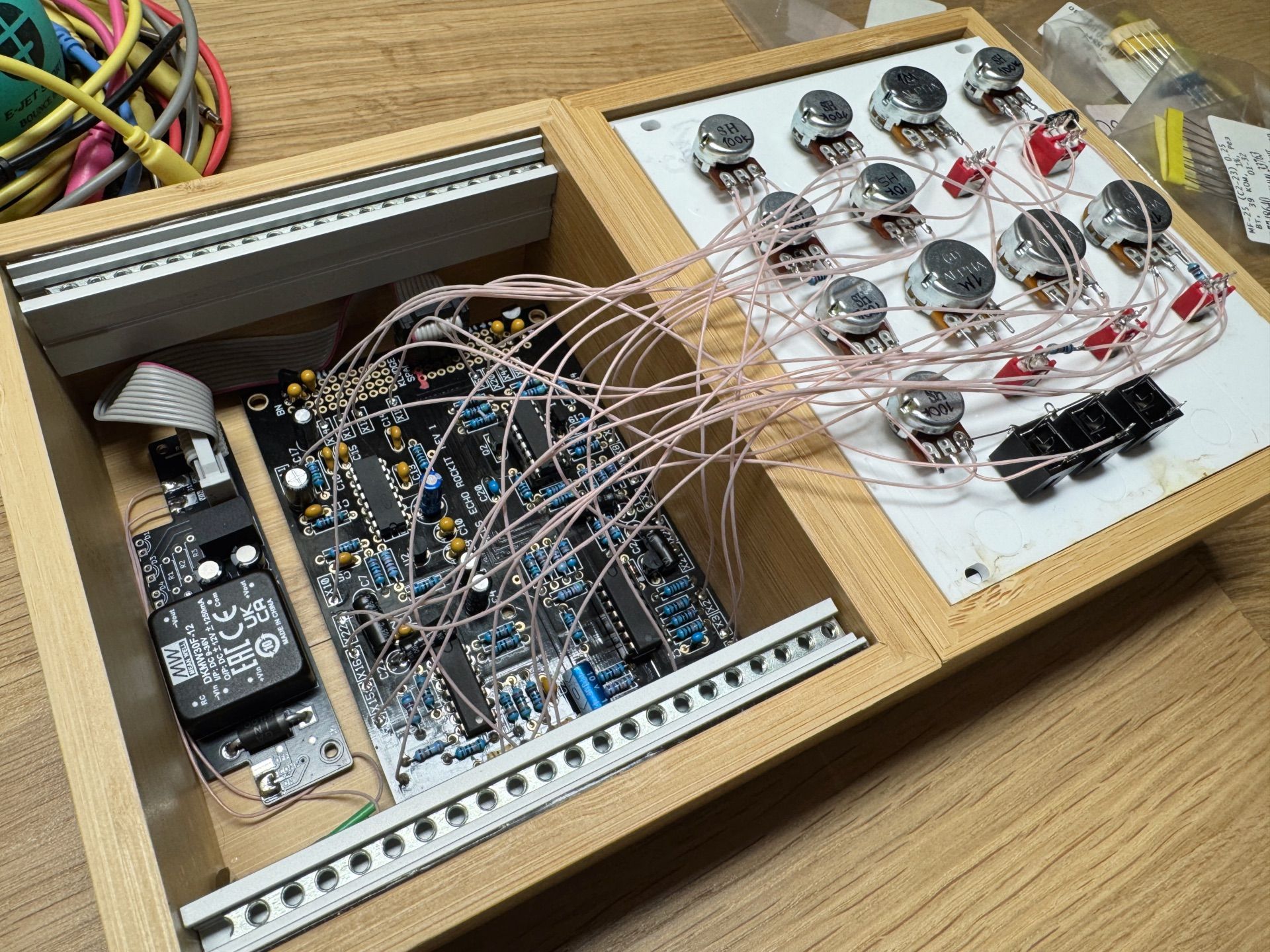

На доработку этого синтезатора ушло больше денег и времени, чем на то, чтобы его собрать в 2021. Думаю, это был последний раз, когда я собирал синтезатор по оригинальному дизайну с технологиями из 80х, когда отдельно от платы собирается панель с последующим соединением этих половинок бесконечной лапшой проводов. Было бы гораздо быстрее развести плату с нуля и вовсе не использовать провода, макетки и выводные компоненты.
