Этим летом необычно много времени провёл в цехе деревообработки Хаклаба Хельсинки. Весь мой опыт с деревяшками до этого ограничивался школьными уроками труда, где я, вместе со сверстниками, делал кривые скалки и разделочные доски. Было весело.
Почти сразу после школы пришло цифровое производство, где ты долго чертишь за компом, а потом чей-то станок с ЧПУ, который ты, может быть, даже не знаешь где находится, выполняет за тебя всю «работу». Очень точно, почти без погрешностей, со сроком исполнения заранее известным до секунды. Удобно, эффективно, современно.
Цех с деревяшками в Хаклабе самый большой из всех. Там нет ни одного станка с ЧПУ. Зато есть советский токарник на котором можно крутить ствол дерева целиком, дореволюционный фуганок, промышленные рейсмус и распиловочный стол, 1 триллион струбцин и клей ПВА в трёхлитровых канистрах. Все варианты дисковых пил при включении которых принято кричать “ears” чтобы остальные надели наушники потому, что животный инстинкт самосохранения призывает среднестатистического человека убегать подальше от объекта который издаёт такой звук, а не пилить им фанеру.
Тут обычно чертишь 10 минут в блокнотике, а потом 10 часов что-то пилишь, собираешь-разбираешь, клеишь, шлифуешь, красишь/пропитываешь. И результат не гарантирован. Потому что можно 99% работы выполнить хорошо, а потом заруинить всё на какой-то простейшей процедуре в самом конце.
6U@60HP

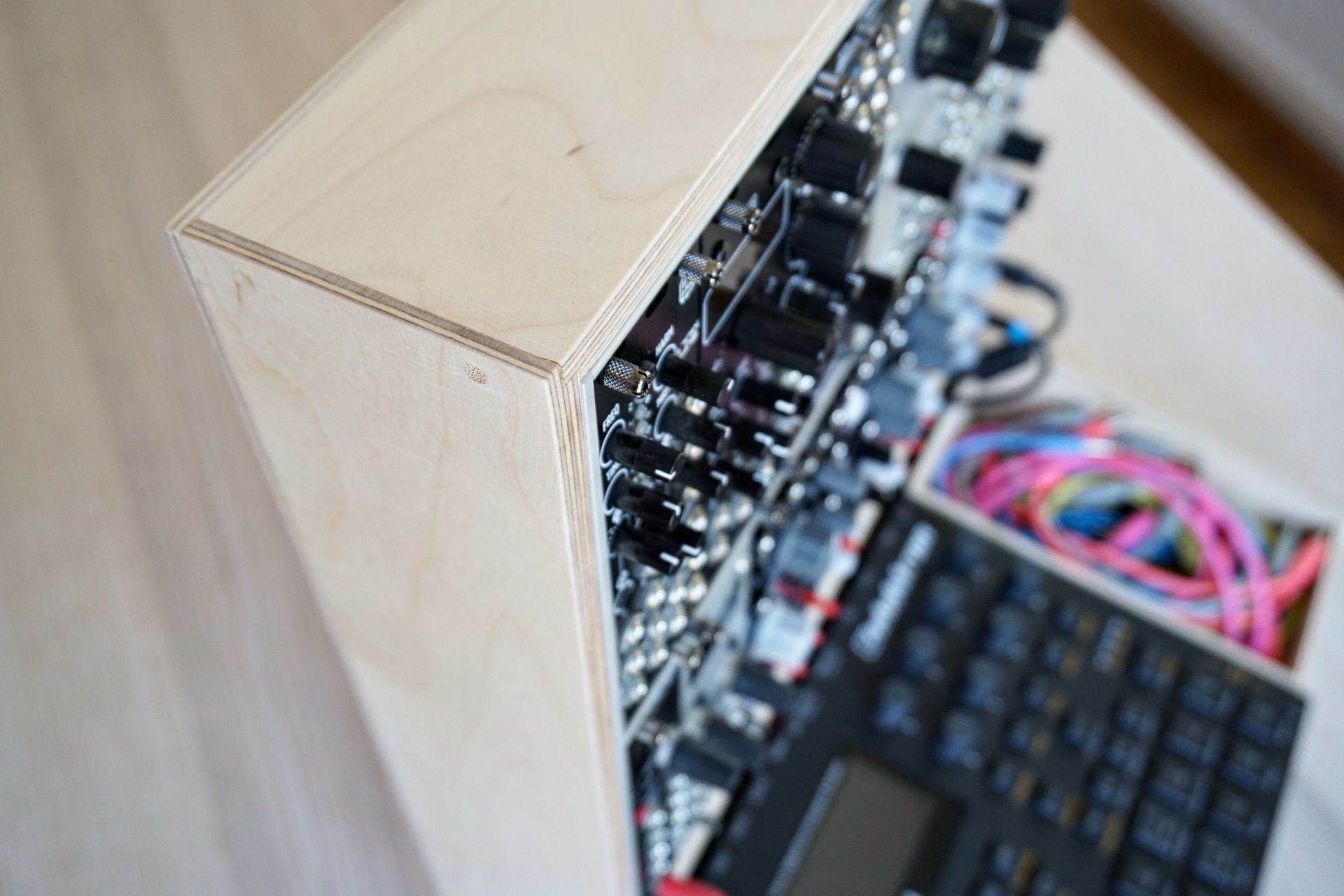

Не считая пары тестовых ящиков, первый, который я сделал для синтезаторов, был небольшим еврорэк ящиком с лотком. Старые ящики из икеи были прекрасны, но их коммутация с компьютером или даже Дигитактом стоила нескольких минут и при этом съедала весь мой рабочий стол. Повсюду валялись провода и блоки питания. Я рассказывал об этом на стримах и мечтал сократить время старта. Держать всё необходимое на столе чтобы оно уже было подключено и для вж-вжж нужно было только щёлкнуть тумблером.
1 и даже Tonverk.
Ящик сделан под рамку 6U@60HP c закладными гайками. Спереди есть лоток в который вмещается Диги1. Глубина под модули меньше 7см. Фанера — балтийская берёза, 9мм. Углы склеены «в четверть», усилены бамбуковыми шкантами 4мм. Задняя стенка накладная из фанеры 4мм. Тоже усилена. Клей — красный Titebond. Ящик покрыт в 3 слоя прозрачным матовым полиуретановым лаком на водной основе.
Питание сделано на двух басбордах от Томми Килландера — когда-то давно заказал эти платы в JLC на сдачу. В качестве источника используется мой Пайк. Блоки питания Диги и Пайка спрятаны в задней части ящика поэтому из него выходит лишь один силовой IEC кабель и больше ничего.
Рядом с Дигитаком нашлось место кастомной коробке под патчи. Сделал её из обрезков фанеры, сгенерив шип-паз в boxes.py. Ненавижу лазерный шип-паз, но тут эта технология подходит идеально.
Коммутация Дигитакта с модулями сделана через небольшой зазор спереди. Сам Диги зафиксирован на невысоком выступе под ним. Грувбокс можно легко и быстро вынуть, если нужно переключить провода, но выпасть или куда-то съехать самостоятельно он не может.
Кажется, получилось хорошо и пока мне нравится с этим взаимодействовать. На то, чтобы начертить, нарезать, склеить, подготовить к лакировке такой ящик у меня ушёл день. Остальные работы сложно оценить — они сильно размазались по времени и выполнялись по чуть-чуть.
6U@84HP

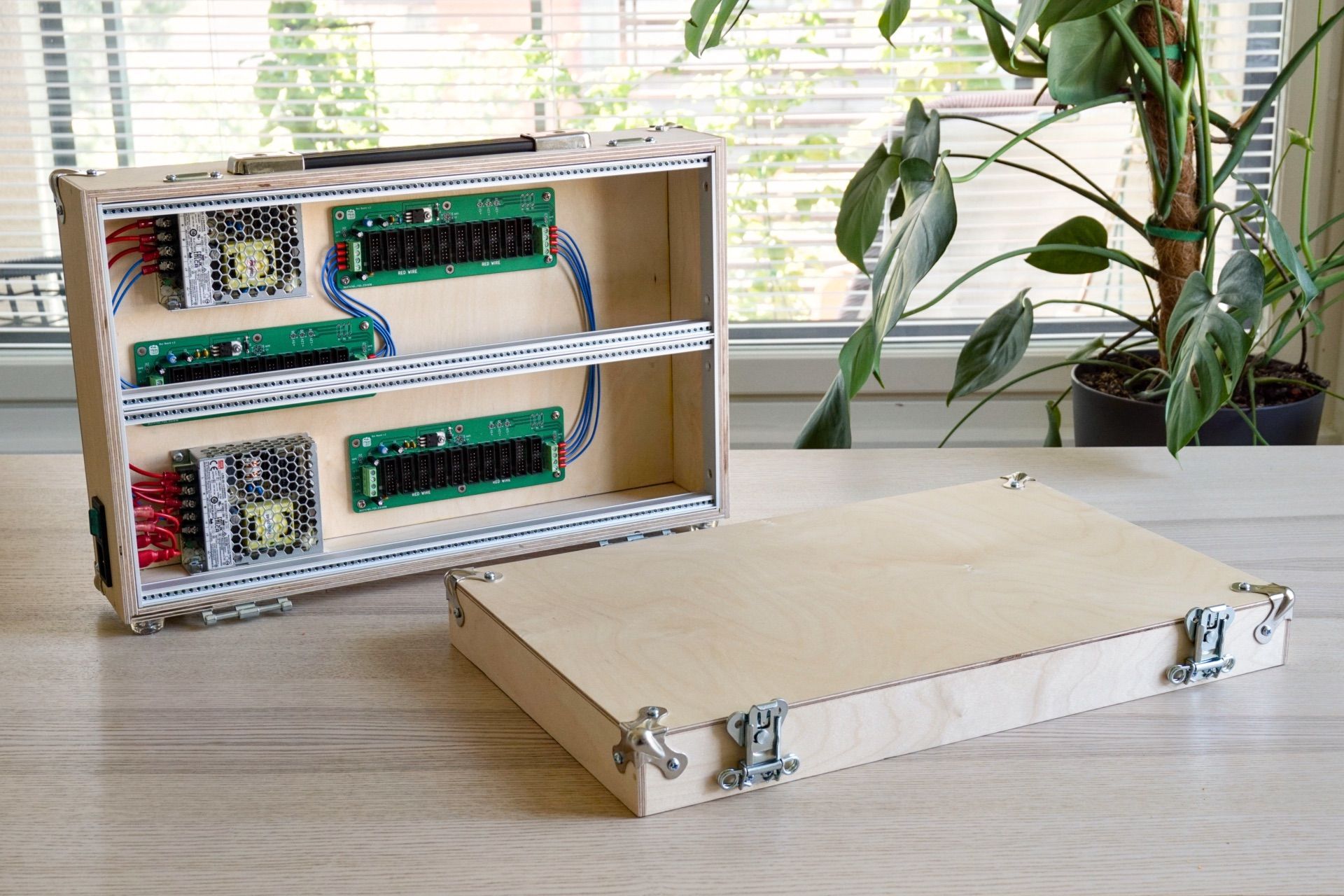

Второй ящик — это чемодан с собственным питанием. Никаких внешних блоков питания и модулей-преобразователей.
Он тоже небольшой: сделан на рамке 6U@84HP на этот раз с закладными рейками. Целиком из берёзовой фанеры 9мм, поэтому получился тяжёлым. Остальные технологии такие же, как в предыдущем: соединение — ступенька, шканты, тайтбонд, лак. Сделал глухую коробку и потом отпилил от неё крышку. Как я понял это самый простой и точный способ сделать ящик с крышкой без подгонки.

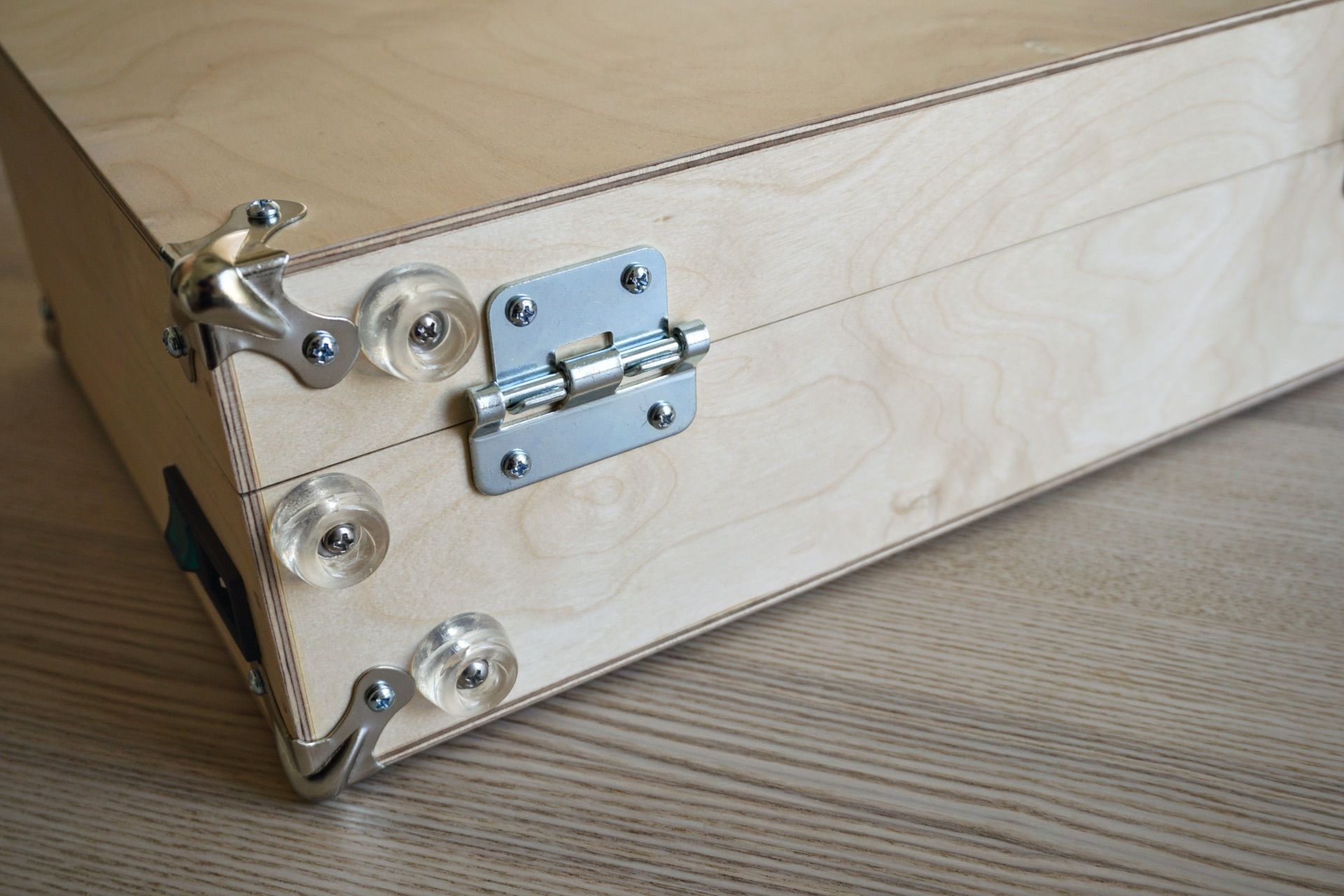

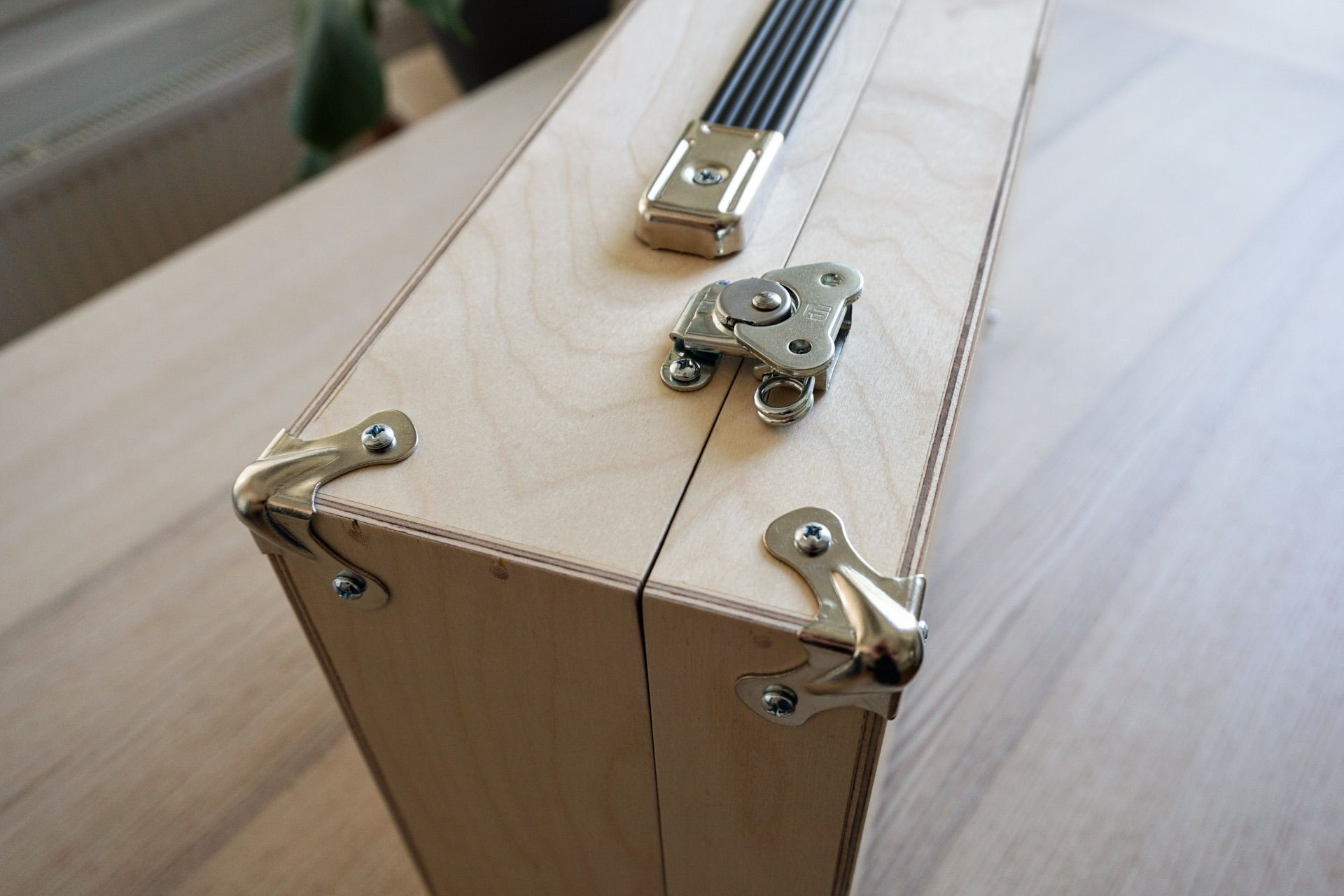

Вся металлическая фурнитура — Adam Hall. Если заморачиваться, то все эти железяки нужно подбирать по общему финишингу и толщине металла из которого они сделаны. Я не заморачивался и поэтому никелированные детали соседствуют с оцинкованными и даже хромированными.) Но фурнитура мне понравилась: её легко устанавливать и, что немаловажно, она работает.

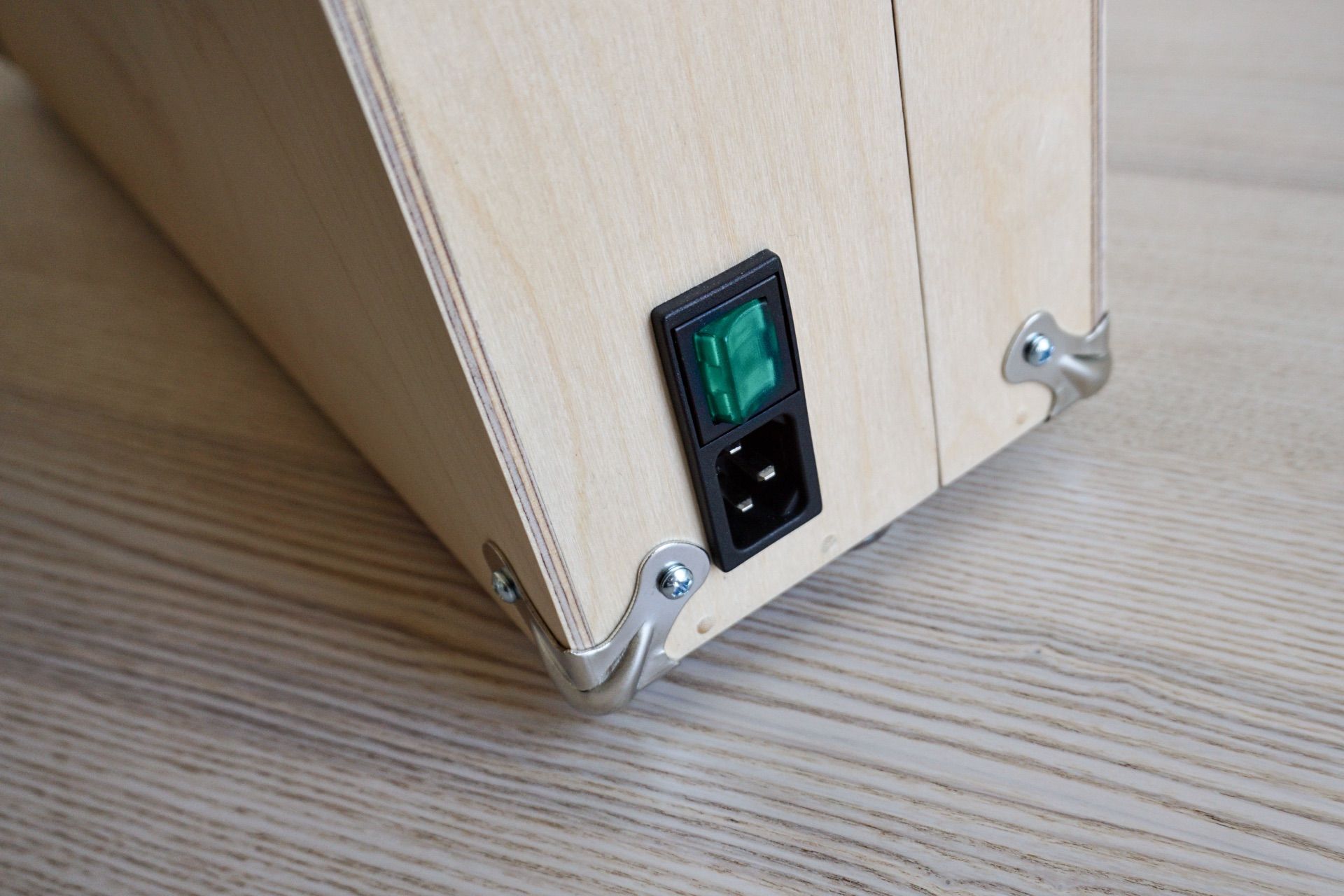

Питание с внешней розеткой (и наконец-то мастер выключателем) под стандартный кабель IEC сделано на двух компактных блоках MeanWell LRS-35-12. 5V берётся с басбордов Томми Килландера где за эту линию отвечает отдельный регулятор. Внезапно выяснил, что из почти 3 десятков модулей, которые я собрал за последние пару лет, нет ни одного которому требуется линия 5V.
Отдельный цирк с конями это внутрення проводка. Чувствуешь себя электриком, который собирает распределительный щиток. Вроде бы всё делается легко и удобно, но количество разномастных расходников, которые для этого необходимы, поражает.
В общем, носки и трусы пакую справа, фильтры и осцилляторы — слева. Можно ехать на огород копать картошку.
